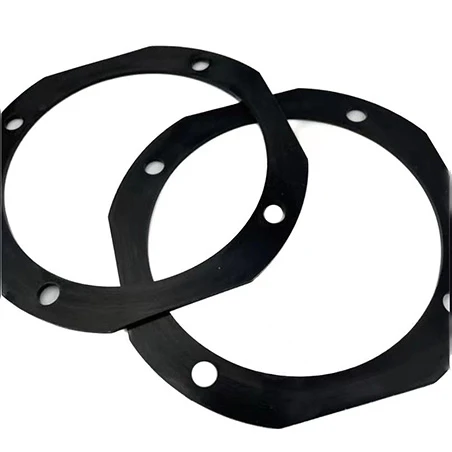

Pregled izdelka
Gumijasta tesnila za ceviso bistvene tesnilne komponente, zasnovane za zagotavljanje povezav- brez puščanja v industrijskih cevovodih, avtomobilskih tekočinskih sistemih, napravah HVAC in mehanski opremi. Ta tesnila zagotavljajo zanesljivo tesnjenje pod pritiskom, temperaturnimi nihanji, vibracijami in izpostavljenostjo olju, vodi, kemikalijam in plinom.
Izdelana iz visoko{0}}zmogljivih elastomernih materialov in natančno-oblikovana do ozkih toleranc, naša cevna gumijasta tesnila zagotavljajo dosledno stiskanje, dolgo življenjsko dobo in stabilno tesnilno silo tako za statične aplikacije kot za aplikacije z nizkim-gibom.
Naša tesnila se pogosto uporabljajo v prirobničnih cevnih spojih, cevnih priključkih, vmesnikih ventilov, sistemih črpalk in sklopih kanalov, ki podpirajo premere cevi od majhnih preciznih cevi do velikih industrijskih cevovodov.
Glavne lastnosti izdelka✯ Gumijasti-industrijski materiali ✯ Odlično tesnjenje pod pritiskom in vibracijami ✯ Visoka odpornost na olje, vročino, vodo in kemikalije ✯ Natančno oblikovanje in stabilno stiskanje |
Ključne prednosti✯ Cevni priključki brez-puščanja ✯ Dolga življenjska doba ✯ Enostavna namestitev in zamenjava ✯ Zmanjšani stroški vzdrževanja |
---
Specifikacije izdelka
Standardne velikosti in dimenzije
| Velikost cevi | Notranji premer (ID) | Zunanji premer (OD) | Debelina | Aplikacije |
|---|---|---|---|---|
| DN10 – DN25 | Po meri | Po meri | 2,0 – 3,0 mm | Mali cevovodi, priključki za cevi |
| DN32 – DN50 | Po meri | Po meri | 3,0 – 4,0 mm | Industrijske in HVAC cevi |
| DN65 – DN100 | Po meri | Po meri | 4,0 – 6,0 mm | Vodovod, naftovodi in plinovodi |
| DN 125+ | Po meri | Po meri | 6,0 – 10,0 mm | Cevni sistemi velikega-premera |
| Velikosti po meri | Izdelano po risbah ali vzorcih | |||
📐 Izdelava po meri:Podpiramo popolnoma prilagojena gumijasta tesnila za cevi, vključno z ne-standardnimi premeri, posebnimi-prerezi, tkanino-ojačenimi oblikami in posebnimi površinskimi zaključki.
---
Tehnični parametri
| Parameter | Specifikacija |
| Možnosti materiala | EPDM, NBR, neopren (CR), FKM, silikon |
| Razpon trdote | 40 – 90 Shore A |
| Delovna temperatura | -40 stopinj do +200 stopinj (odvisno od materiala) |
| Odpornost na pritisk | Do 2,5 MPa (odvisno od izvedbe) |
| Kompresijski set | Manj ali enako 30 % |
| Natezna trdnost | Večji ali enak 7 MPa |
| Raztezek ob prelomu | Večji ali enak 300 % |
| Barvne možnosti | Črna, rdeča, modra, zelena, barve po meri |
| Standardi in skladnost | ISO 9001|Podpora za PPAP Level 3|RoHS|DOSEG |
---
Vodnik za izbiro materiala
🟢 EPDM guma
Najboljše za:Vodni, parni in HVAC sistemi
- Odlična odpornost na vremenske vplive in ozon
- Dobra toplotna in parna stabilnost
- Stroškovno-učinkovito za velike količine
Aplikacije:HVAC kanali, vodovodi, hladilni sistemi
🟠 NBR (nitrilni kavčuk)
Najboljše za:Okolja z oljem in gorivom
- Odlična odpornost na olje in gorivo
- Dobra mehanska trdnost
- Stabilno tesnjenje pod pritiskom
Aplikacije:Avtomobilski cevovodi, hidravlični sistemi
🔵 Neopren (CR)
Najboljše za:Splošno industrijsko tesnjenje
- Uravnotežena odpornost na olje in vremenske vplive
- Dobre lastnosti staranja
- Vsestranska zmogljivost
Aplikacije:Industrijski cevovodi, kompresorji, črpalke
🟣 FKM (Viton®)
Najboljše za:Visoka temperatura in kemikalije
- Odlična kemična odpornost
- Visoko{0}}temperaturna stabilnost
- Dolga življenjska doba
Aplikacije:Kemični cevovodi, sistemi za gorivo
Aplikacije in industrije
Zagotavljanje kakovosti
Avtomobilski in industrijski nadzor kakovosti
- Pregled vhodnega materiala
- Med-procesnimi dimenzijskimi in vizualnimi pregledi
- Končno testiranje učinkovitosti tesnjenja
- Na voljo je dokumentacija PPAP ravni 3 (PSW, FMEA, kontrolni načrt)
pogosta vprašanja
V: Kako izberem pravo velikost gumijastega tesnila cevi?
A: Pravilna velikost tesnila je določena z notranjim premerom cevi ali prirobnice (ID), zunanjim premerom (OD), vzorcem vijakov (če je na voljo) in zahtevano debelino. Za standardne cevne sisteme (DN / ANSI / JIS) lahko neposredno priporočimo ustrezne dimenzije tesnila. Za ne-standardne cevovode posredujte risbe, specifikacije ali fizični vzorec za natančno ujemanje.
V: Kateri material je najboljši za mojo uporabo cevi?
O: Izbira materiala je odvisna od delovnega medija, temperature in tlaka:
• EPDM– Voda, para, HVAC, zunanji cevovodi
• NBR– Olje, gorivo, hidravlične tekočine
• Neopren (CR)– Splošne industrijske aplikacije
• FKM (Viton®)– Visoke temperature in agresivne kemikalije
Če niste prepričani, vam lahko naši inženirji priporočijo optimalno zmes glede na vaše pogoje delovanja.
V: Ali lahko izdelate gumijasta tesnila za cevi po meri?
O: Da. Specializirani smo zaizdelava gumijastih tesnil po meri. Možnosti po meri vključujejo ne-standardne premere, posebne debeline, tesnila,-ojačana s tkanino, nepravilne oblike in oblikovane profile. Proizvodnja temelji na tehničnih risbah, vzorcih ali zahtevah izvedbe.
V: Ali so vaša gumijasta tesnila za cevi primerna za visokotlačne sisteme?
O: Da, naša tesnila so zasnovana za zanesljivo delovanje pod pritiskom, če so pravilno izbrana in nameščena. Tlačna odpornost je odvisna od vrste materiala, trdote, debeline tesnila in oblike prirobnice. Za visoko{2}}tlačne sisteme priporočamo ojačane oblike ali zmesi višje trdote. Tehnično preverjanje je na voljo na zahtevo.
V: Kakšno trdoto naj izberem za gumijasta tesnila cevi?
O: Tipična priporočila glede trdote so:
• 50–60 Shore A– Standardni cevovodi in HVAC sistemi
• 60–70 Shore A– Okolja z višjim pritiskom ali vibracijami
• 70–80 Shore A– Težki-industrijski in avtomobilski sistemi
Pred množično proizvodnjo lahko zagotovimo vzorce za funkcionalno testiranje.
V: Ali podpirate dokumentacijo PPAP?
O: Da. Za avtomobilske in industrijske OEM projekte nudimoPPAP 3. stopnjadokumentacijo, vključno s PSW, načrtom nadzora, diagramom poteka procesa, PFMEA, podatki o materialih in poročili o pregledu dimenzij.
V: Katere industrije običajno uporabljajo gumijasta tesnila za cevi?
O: Naša gumijasta tesnila za cevi se pogosto uporabljajo v:
• Avtomobilski sistemi za hlajenje in gorivo
• Industrijski cevovodi in stroji
• HVAC zračni in vodni sistemi
• Nafta, plin in kemična predelava
• Črpalke, ventili in kompresorji
V: Kakšna je vaša najmanjša količina naročila (MOQ)?
O: Ni strogega MOQ. Podpiramo naročila majhnih-serij za vzorčenje, izdelavo prototipov in testiranje ter veliko{2}}serijsko proizvodnjo za dolgoročne-projekte dobave.
V: Kako dolgo traja proizvodnja?
O: Standardni čas proizvodnje je2–3 tedne. Oblikovanje po meri običajno zahteva4–6 tednov, odvisno od razpoložljivosti orodja in materiala. Na zahtevo se lahko dogovorimo za pospešeno izdelavo.
V: Kako zagotovim dolgo življenjsko dobo gumijastih tesnil cevi?
O: Da bi povečali življenjsko dobo tesnila, zagotovite pravilno izbiro materiala, pravilen navor pri namestitvi, čiste površine prirobnice in združljivost z delovnim medijem. Pri sistemih z visoko-temperaturo ali visokim{2}}tlakom priporočamo redne preglede in zamenjavo.
